在家庭全光網絡建設中，F(xiàn)TTR（Fiber to The Room）技術通過光纖直連每個房間，解決了傳統網線組網帶寬受限、信號衰減等問題。作為該系統的核心組件之一，有源分光器承擔著光信號分配與供電的雙重職能，其工作原理涉及光學與電力技術的深度融合。本文將從技術架構、信號分配機制、供電協同及實際應用場景四個維度，解析FTTR有源分光器的運行邏輯。

一、技術架構：光電一體化的核心樞紐

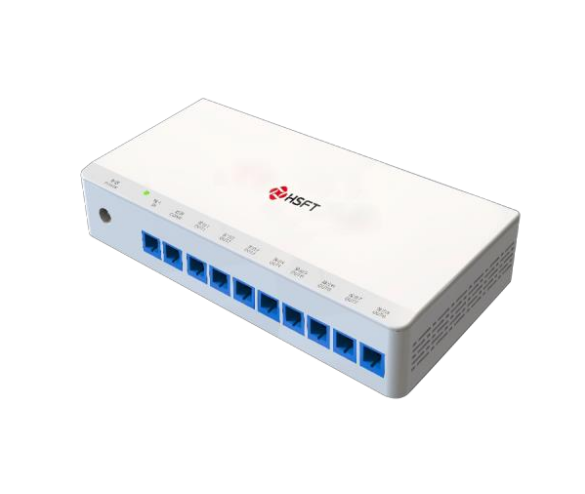

FTTR有源分光器通常采用模塊化設計，集成光學分光單元與電力轉換單元。其物理結構包含一個輸入端口、一個級聯端口及多個輸出端口，部分型號還支持光電混合纜接口。以常見的1:5分光器為例，輸入端口接收來自主光貓的光信號，級聯端口可擴展連接下一級分光器，輸出端口則通過光纖連接從光貓。

在內部結構上，分光單元基于微光學元件實現光功率分配，而電力單元通過DC/DC轉換模塊將輸入電壓轉換為從光貓所需的穩定電源。例如，某型號分光器支持輸入48V直流電，輸出12V/2A至各從光貓，同時通過光電混合纜實現光信號與電力的同步傳輸。這種設計使得從光貓無需單獨布設電源線，簡化了安裝流程。

二、信號分配機制：非均勻分光與級聯擴展

與傳統等比分光器不同，F(xiàn)TTR有源分光器采用非均勻分光技術。以1:5分光器為例，其插損設計為16.3dB，其中輸入口至輸出口的插損約15.4dB，級聯口插損約2.0dB。這種設計源于FTTR系統的光功率預算需求：主光貓發射功率通常為+2dBm，從光貓接收靈敏度為-23dBm，理論允許衰減為25dB。扣除分光器自身插損后，剩余衰減預算可支持4級級聯，即單臺主光貓可驅動16個從光貓。

級聯擴展時，每增加一級分光器，系統總插損增加2.0dB。例如，兩級級聯的總插損為16.3dB+2.0dB=18.3dB，此時從光貓接收功率為+2dBm-18.3dB=-16.3dBm，仍在接收靈敏度范圍內。這種靈活的級聯能力，使得FTTR系統可適應別墅、多層住宅等復雜戶型。

三、供電協同：光電混合傳輸?shù)姆€(wěn)定性保障

有源分光器的電力單元通過光電混合纜向從光貓供電，其核心挑戰在于解決長距離傳輸中的電壓衰減問題。以某型號分光器為例，其供電單元采用恒流輸出設計，在100米傳輸距離內可保持輸出電壓波動小于±5%。此外，分光器內置過流保護與短路檢測功能，當檢測到異常電流時，可自動切斷供電并上報故障。

在實際應用中，光電混合纜的銅芯截面積通常為0.4mm2，支持2A電流傳輸。分光器通過動態調整輸出電壓，補償線纜電阻導致的壓降。例如，當從光貓距離分光器80米時，線纜電阻約1.6Ω，2A電流下壓降為3.2V，分光器自動將輸出電壓提升至15.2V，確保從光貓獲得穩定12V供電。

四、實際應用場景：全屋千兆覆蓋的實踐

在典型的三居室家庭場景中，一臺主光貓通過分光器連接三個從光貓，分別部署于客廳、主臥與書房。分光器采用壁掛式安裝于弱電箱，輸入端口連接入戶光纖，輸出端口通過隱形光纖連接各房間從光貓。測試數據顯示，在100平方米戶型內，全屋Wi-Fi 6信號強度均高于-65dBm，千兆帶寬下測速可達940Mbps。

對于復式或別墅場景，可通過級聯分光器擴展覆蓋范圍。例如，某用戶通過兩級級聯實現四層住宅的全光覆蓋，共部署12個從光貓，系統總插損控制在22.3dB以?xún)?nèi)，所有從光貓接收功率均高于-20dBm，滿足穩定運行需求。

FTTR有源分光器通過非均勻分光與光電混合傳輸技術，實現了光信號與電力的協同分配。其核心價值在于突破傳統組網的光功率限制，支持多級級聯與遠距離供電，從而滿足復雜戶型與高密度設備接入需求。隨著家庭網絡向全光化演進，有源分光器作為關鍵基礎設施，將持續推動千兆網絡普及，并為未來萬兆升級預留技術空間。這一技術的成熟應用，標志著家庭網絡從“帶寬競爭”轉向“體驗競爭”的新階段。
